Avec l'amélioration de la performance des bâtiments, une installation moderne de chauffage a besoin de moins en moins de puissance : ainsi, une "petite" chaudière suffit. A l'inverse, la demande ECS : eau chaude sanitaire, est bien plus importante qu'avant et devient délicate à assurer.
Pour le chauffage, il est aujourd'hui opportun de placer une chaudière de la puissance adéquate. Pour assurer plus d'ECS il ne faut pas forcément une plus grosse chaudière, mais bien souvent une réserve d'eau plus volumineuse et un ballon de qualité.

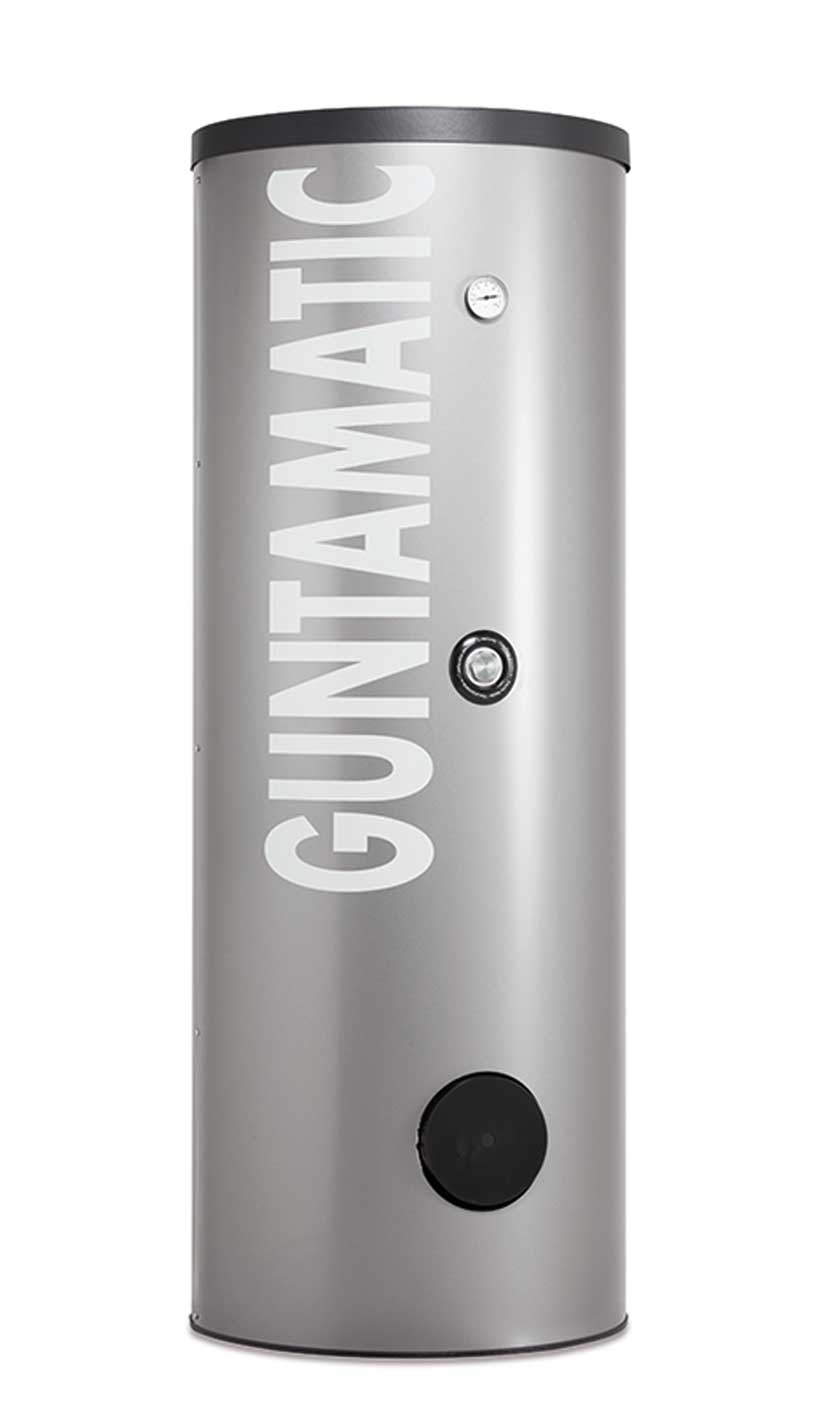

Le ballon ECO a une capacité de 300 et 500 litres d'ECS.
Le ballon ECO est en acier avec double émaillage de qualité DIN 4753, anode intégrée, échangeur de chaleur de grande surface, raccord pour boucle sanitaire et bride borgne de 180 mm. Une isolation en mousse PU appliquée en usine et des pieds réglables en hauteur.
Ce chauffe-eau ECO est soumis à des critères de qualité très strictes. La finition très soignée en acier de qualité assure une très longue durée de vie et des pertes thermiques minimes.
Le ballon ECO est conçu pour des applications Bi-énergie : au dessous une bride de D180 peut accueillir un second échangeur : solaire ou d'une autre source d'énergie. Dans un raccord 1"1/2, une résistance électrique de 3 kW peut y être placée.
ECO 300 | SOLAR 300 | SOL 500 | ||
Capacité | lit | 300 | 300 | 500 |
Echangeur chauffage | m2 | 1,4 | 1,4 | 1,95 | Echangeur solaire | m2 | - | 0,93 | 0,96 |
Ø avec isolation | mm | 605 | 605 | 755 |
Hauteur | mm | 1795 | 1795 | 1840 |
Poids | kg | 131 | 172 | 172 |

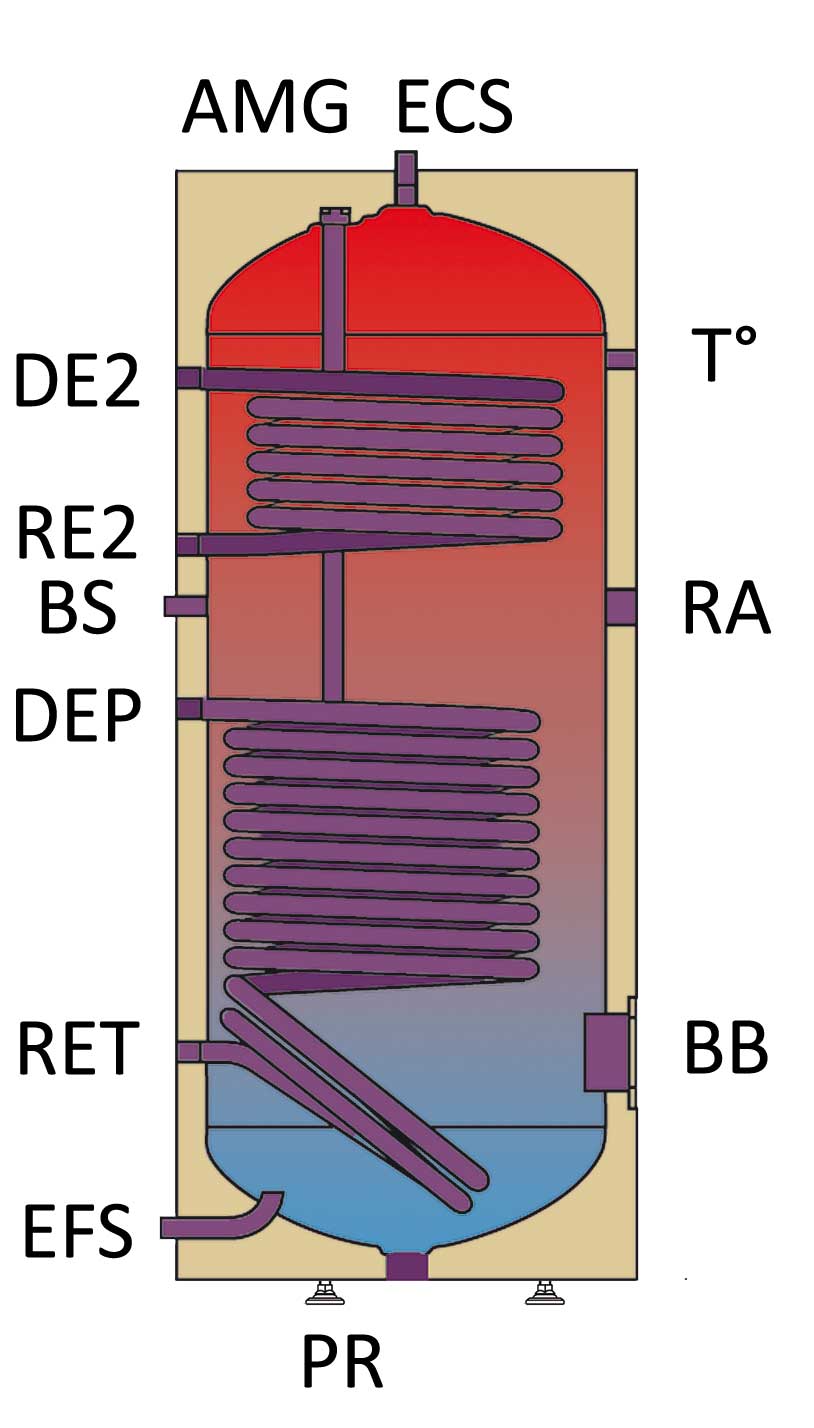

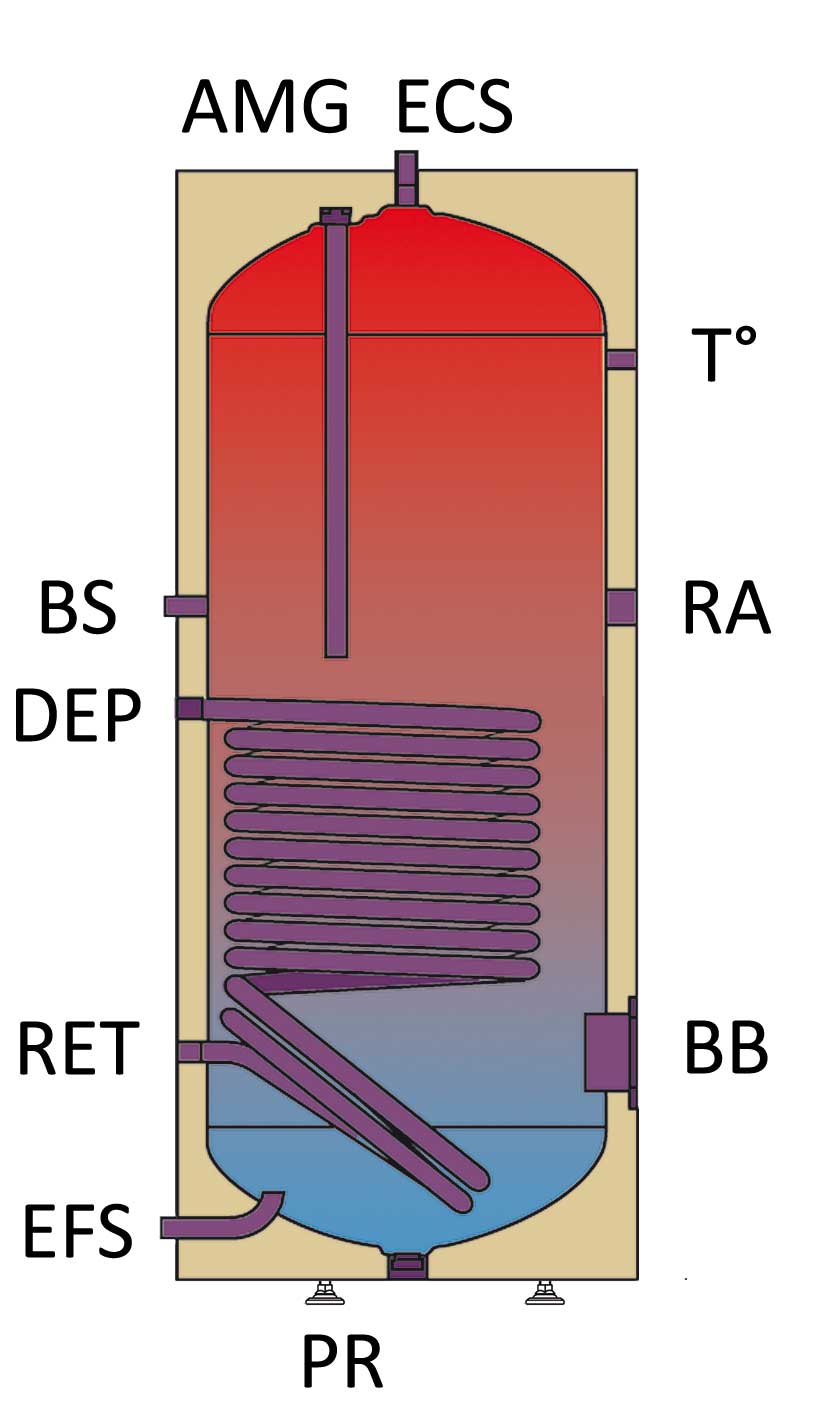

AMG | anode en magnésium | Ø 1''1/4 |
BB | Bride borgne | Ø 1''1/2 |
BS | boucle sanitaire | Ø 3/4'' |
DEP | départ | Ø 1'' |
DE2 | départ 2 | Ø 1'' |
ECS | eau chaude sanitaire | Ø 1'' |
EFS | eau froide sanitaire | Ø 1'' |
PR | Pieds réglables | |
RA | raccord | Ø 1''1/2 |
RE2 | retour 2 | Ø 1'' |
RET | retour | Ø 1'' |
T° | thermomètre |
Eau sanitaire hygienique à haut débit : 40 lit/min.

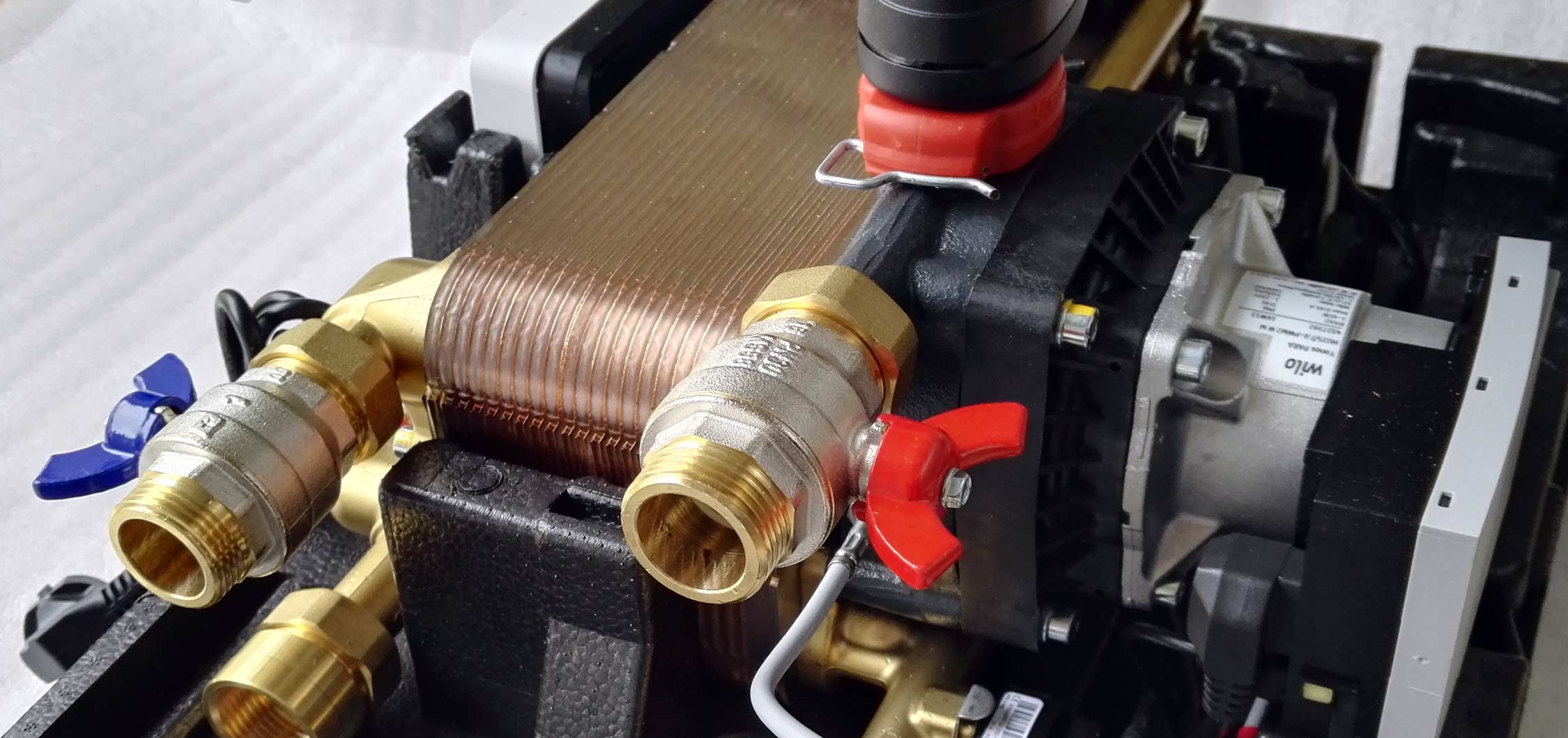

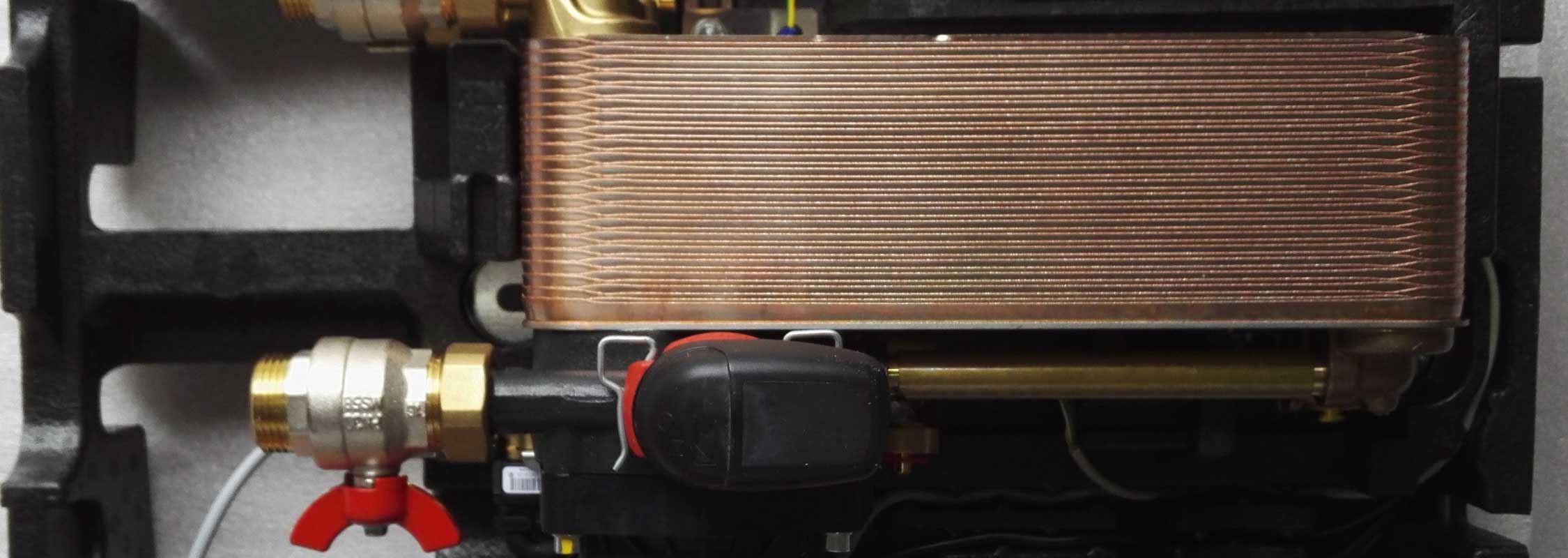

La station Fresh Hydro est le résultat d'une conception très particulière qui repose sur 2 grands échangeurs à contre courant placés en série. Entre ces 2 échangeurs une vanne 3 voies très réactive et une pompe modulante bouclent le primaire dans le premier échangeur. Selon la t° et le débit ECS demandé, la v3v boucle plus ou moins.

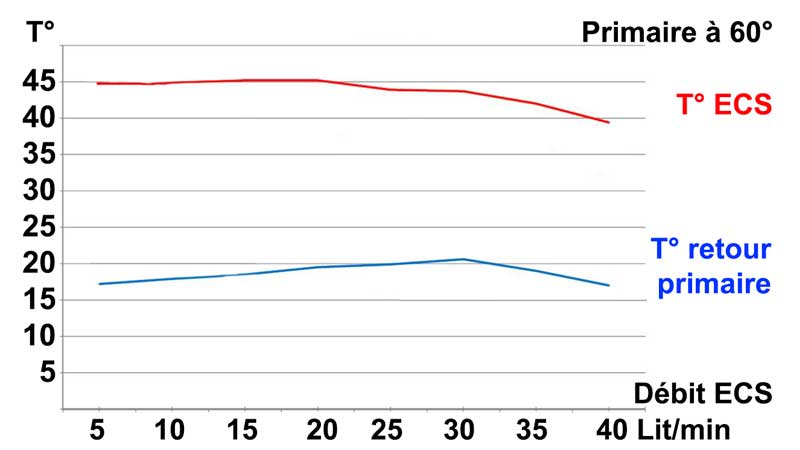

Les résultats sont éloquants : avec 34 lit de primaire à 60° le FSK débite 40 lit/min d'ECS réchauffée de 10° à 45°. Avec un primaire à 50°, le débit ECS est encore de 30 lit/min à 39°. Cette solution est à combiner avec un tampon tel que dans les installations solaires, PAC et Biomasse avec tampon.

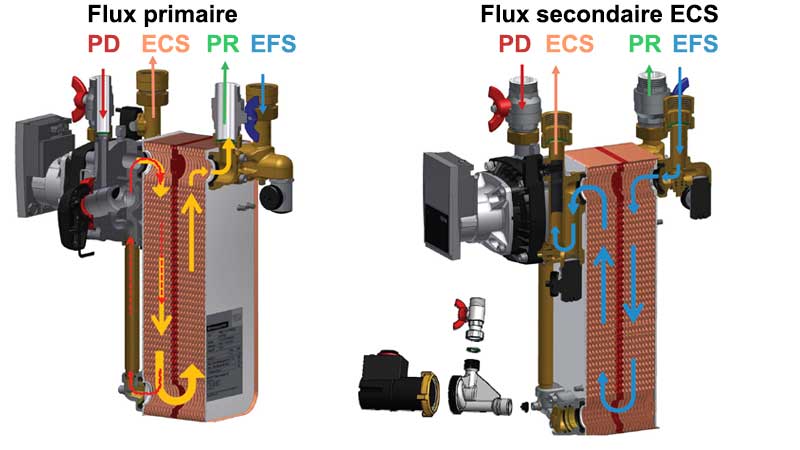

A gauche la boucle qui permet ces performances : en rouge l'arrivée du primaire dans le premier échangeur. En jaune la boucle dans ce premier échangeur puis la sortie du primaire via le second échangeur.
Dans ce second échangeur la t° primaire est basse et sert de préchauffe à l'entrée de l'EFS. Le retour primaire est alors vers les 20° et toutel'énergie primaire disponible a été utilisée.

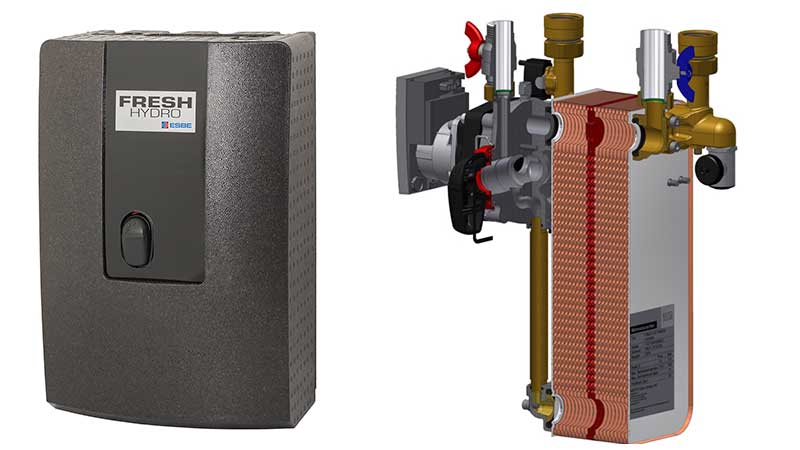

60x40cm : la station Fresh Hydro est très compacte en position murale et avec les raccordements hyrauliques par au dessus. La régul pilote la vanne pour obtenir la t° réglée via le bouton central rouge.
La Fresh Hydro a un très haut débit. MAIS l'utilisation de l'énergie disponible est maximale et très efficace. Ainsi la t° retour est très basse : ce qui est bénéfique à toute installation avec tampon.

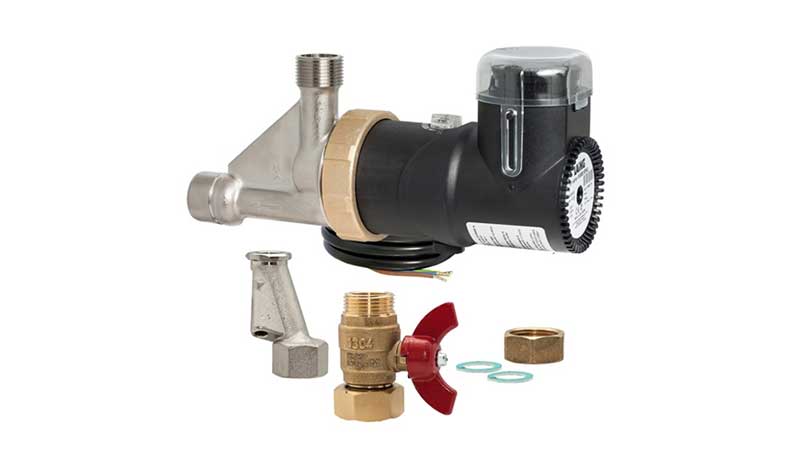

La pompe FSK803 pour boucle sanitaire est optionnelle. Elle se déclenche selon programme horaire ou s'il y a du débit. Attention, une boucle induit que le retour primaire sera plus chaud : vers les 40°.
